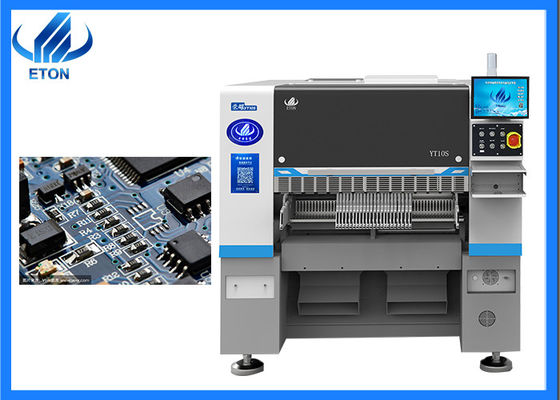

SMT üretimi 220V yarı iletken kartı seçme ve yerleştirme makinesi
Makinenin ana özellikleri
1.X,Y ve Z eksenleri kendi geliştirdikleri yüksek kaliteli manyetik doğrusal motorları kullanıyor.
2Esnek PCB taşıma yetenekleri, çok istasyonlu, çok malzeme montajı
3.Y ekseninde çift tahrikli portarya yapısı var
4. Otomatik değiştirme nozel fonksiyonunu destekle (opsiyonel)
5. 0201 ~ 35 * 35mm bant rulo paketi ve IC tepsisi besleyicisine uygulayın

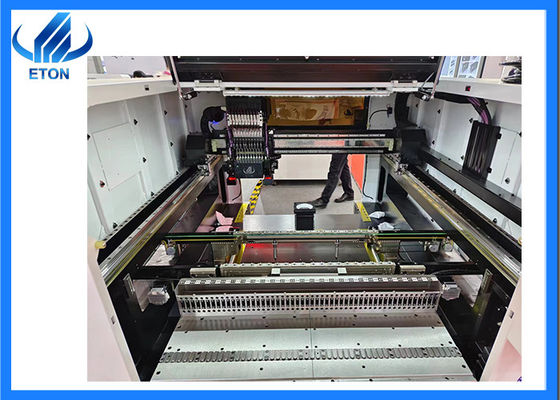

● Yeni, kendi geliştirdiğimiz yüksek hassasiyetli yerleştirme kafası.
● Yüksek hassasiyetli işaret tanıma kamerası ile sabit uçuş vizyonu kamerası birleştirilerek konum doğruluğunu sağlamak.
● Yerleştirme başı bağımsız vakum algılamayı benimser,yerleştirme performansını iyileştirir.
● Çevrimdışı programlama,değişim döngüleri sırasında zamandan tasarruf eder.
● Yazılım, Al Derin Öğrenme ve Otomatik Optimizasyon işlevlerini içerir.
● MES sistem arayüzü sağlamayı destekler.
● Koordinat ithalat fonksiyonu ile donatılmıştır.
| Model |
YT10S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2020mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*450mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (diğer yükseklikler özel olarak ayarlanabilir) |
| Montaj Hızı |
48000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 15MM ambalaj malzemesi ve IC malzemesi ((0201 ~ 35 * 35MM için isteğe bağlı sabit kamera), Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
52 PCS (104 PCS seçeneği) |
| No. of nozzles |
10 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Makine uygulaması

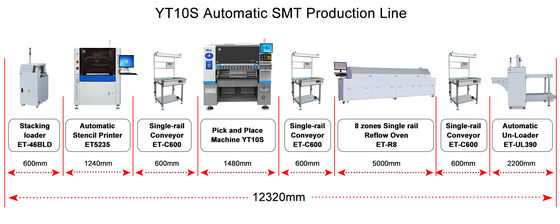

SMT Line çözümü
SMT üretim hattı iki şemaya sahiptir:Yarım otomatik ve tamamen otomatik hat.Eğer yeni başlıyorsanız, size yarı otomatik bir üretim hattı yapmanızı öneririm.maliyetinizi etkili bir şekilde tasarruf edebilirsiniz.
Yarım otomatik üretim hattı için gerekli ekipmanlar şunları içerir:
- Yarım otomatik baskı makinesi:Lehimli pasta, PCB bantına şablonla basılır.
- Al ve yerleştir:LED yongaları veya diğer bileşenleri PCB kartındaki belirlenmiş konuma yerleştirin;
- Geri akış fırını:Montaj bileşenlerine yapışması için lehim pastalarının erimiş olması;
- Taşıyıcı:yerleştirme ve lehim kalitesi denetlemek, ve aynı zamanda SMT üretim hattında PCB tabloları ve tamponlama aktarma rol oynamak
Sergilerimiz
Her yıl yurt içinde ve yurtdışında çeşitli sergilere katılın (epidemi dönemi hariç)
Yerel sergiler: Guangzhou Guangya Sergisi, Şangay Münih Sergisi, Chongqing LED Işık Sergisi vb.
Yabancı sergiler: Hindistan Mumbai Sergisi, Hindistan Delhi Sergisi, Mısır Sergisi, Türkiye Sergisi, Pakistan Sergisi, Tayland Sergisi vb.
Nakliye ve Teslimat
Nakliye yolu:
※ Uçak yoluyla, örnek ve küçük paket için
※ Deniz yoluyla, büyük paket ve miktar için;
* Müşterinin istediği diğer yollar.
Teslimat süresi:
30 gün içinde.
Sık Sorulan Sorular
S. CIF fiyatını kabul edebilir misiniz?
A. Sadece EXW'yi kabul ediyoruz çünkü alıntılanan fiyat her iki taraf için de uygun ve daha düşük maliyetlidir.
S. L / C ile ödeme yapabilir miyim?
A.L / C ödeme prosedürü karmaşıktır, ödeme için çok zaman kaybedecektir.Bu sizin üretim planınızı geciktirir ve fırsatı geciktirir..
S. Makineniz günde kaç ürün üretebilir?
A. Makinemizin kapasitesi gerçek ürünlere göre,ve PCB kartınızdaki bileşen sayısı, ürünlerinizle makinemizin gerçek hızını belirlemek için önemli bir faktördür..
