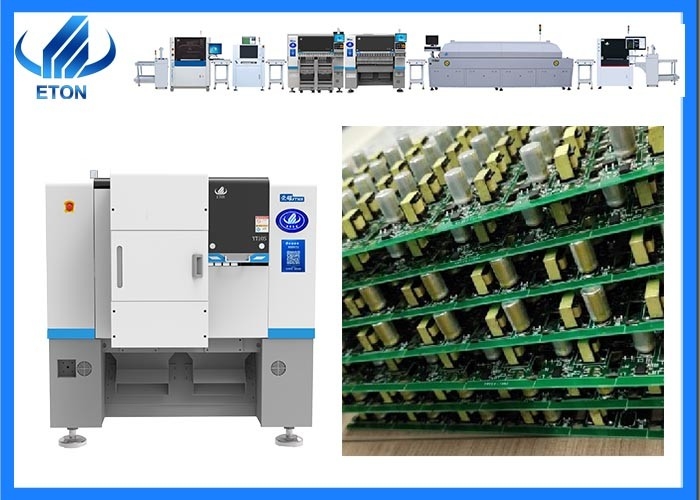

YT10S SMT TOPLAMA VE YERLEŞTİRME MAKİNESİ:
10 BAŞLIK, 52 BESLEME İSTASYONU.
Sabit kamera seçeneğinin olması gereken 0402~35*35mm bileşenlere uygulayın
PCB boyutu: 500*450mm,50*50mm
Uygulama: elektrikli sürücü, ev elektrik panosu, led ışık, downlight, sokak lambası, panel lambası, 3c ürünleri vb.
YENİ İşlevler ve performans:
1. Entegre Yerleştirme Başlığı
10 takım Z ekseni bağımsız olarak modüler Manyetik Doğrusal motor tarafından kontrol edilir; bu da Hızı, doğruluğu ve kararlılığı büyük ölçüde artırır
2.Hassas Köşe Sistemi
Modüler köşe sistemi, yüksek hassasiyette yerleştirme sağlamak için her bileşenin açısını bağımsız olarak kontrol eder. Merkez mesafesi 16 mm olan kafa başına 10 emme nozulu.
3.Head Uçuş Görüş Tanıma Kamerası
Kafa uçuşu tanıma + sabit uçuş tanıma kamerası (isteğe bağlı), yüksek hız ve yüksek hassasiyetli tanımlama. Bileşen 0201 ila 35*35 mm, yükseklik 16 mm, diğer yükseklik özelleştirilebilir
Teknik Parametresmt çip bağlayıcı
| Modeli |
YT10S |
| Boyut |
| Uzunluk |
1480mm |
| Genişlik |
2020 mm |
| Yükseklik |
1650mm |
| Toplam Ağırlık |
2380kg |
| PCB'ler |
| PCB Uzunluğu Genişliği |
Maks:500*450mm(1200*450 seçeneği) Min:50*50mm |
| PCB Kalınlığı |
0,5-5 mm |
| PCB Sıkma |
Silindir sıkma, iz genişliği ayarlanabilir |
| Montaj Modu |
Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme |
| İşletim Sistemi |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız olarak Ar-Ge |
| Görüntülemek |
LED monitör |
| Giriş Cihazı |
Klavye, Fare |
| Görüş Sistemi |
| Kamera Sayısı |
1 adet (Baş uçuş görüş kamerası) |
| 2 adet Mark kamera |
| Montaj Hassasiyeti |
ÇIP±0,03 mm QFP±0,025 mm Cpk ≧1,0 (3σ) |
| Montaj Yüksekliği |
≦16mm(Diğer yükseklik özelleştirilebilir) |
| Montaj Hızı |
48000 CPH(En iyi durumda) |
| Bileşenler |
0201~15MM ambalaj malzemesi ve IC malzemesi (0201~35*35MM için isteğe bağlı sabit kamera), Diğer bileşen boyutları özelleştirilebilir |
| Bileşen Hızı |
0,2 mm |
| Besleme İstasyonu Sayısı |
52 Adet (104 Adet seçeneği) |
| Nozul sayısı |
10 adet |
| Güç |
220AC 50HZ |
| Güç Tüketimi |
1,5 kW |
| Çalışma Ortamı |
23°C±3°C |
| İletim Hızı |
>1000 mm/sn |
| İletim Yönü |
Tek(sol → sağ veya sağ → sol) |
| İletim Modu |
Çevrimiçi sürüş |
| Pozisyon Modu |
Optik |
| Gaz tüketimi |
0,4-0,6mpa (4-6kgf/cm2)600N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Sürüş yolu |
Üst düzey manyetik lineer motor |
| Besleme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistem arayüzü |
Özelleştirilmiş |
smt çip bağlayıcıUygulama :SMT Hattı
Yarı Otomatik Şablon Yazıcısı: Lehim pastası Baskısı
| Modeli |
ET-S600 |
| Boyutlar |
1400*800*1680mm |
| Platform boyutu |
300×600mm |
| PCB boyutu |
250×550mm |
| Şablon boyutu |
550×830mm |
| Yazdırma hızı |
0-8000 mm/dak |
| PCB kalınlığı |
0-50mm |
| PCB ince ayar aralığı |
Ön/yan±10mm |
| Güç kaynağı |
1PAC 220V 50/60HZ |
| Platform yüksekliği |
850±20mm |
| Tekrarlanabilirlik hassasiyeti |
±0,01 mm |
| Konumlandırma modu |
Dış/Referans deliği |
| Ağırlık |
Yaklaşık 200Kg |
Tek Raylı Konveyör:
Lehim pastasını PCB'ye yazdırmak için şablon yazıcıyı çalıştırın
| Modeli |
ET-C500 |
| Çelik çerçeve yapısı, ray uzunluğu |
L=500 |
| Genişlik ayar aralığı |
50~350 mm |
| PCB boyutu |
500*350mm |
| İletim yüksekliği |
920±20 |
| Bulaşma |
5MM düz bantlı konveyör |
| Hız |
0,5 ila 9 m/dak arasında ayarlanabilir |
| Motor |
Bir set 25 W step motor |
| Kontrol |
Endüstriyel kontrol paneli |
| İletim Yönü |
Tek (sol → sağ) |
| Bir kontrol bölümü, iki Sensör |
Alma ve Yerleştirme Makinesi: Montaj Parçası
Lehim pastası ile fırçalanmış PCB kartı, otomatik montaj için alma ve yerleştirme makinesine gönderilecek ve alma ve yerleştirme makinesi, bileşenleri otomatik olarak alıp PCB'ye yerleştirecektir.
8 Bölgeli Yeniden Akış Fırını: Yeniden Akışlı Lehimleme
Bileşenlerle birlikte monte edilen PCB kartı, yeniden akış fırınına gönderilir, yeniden akış fırını, bileşenleri PCB üzerindeki lehim pastasıyla ısıtacak ve kaynaklayacaktır.
| Ürün modeli |
ET-R8 |
| Isıtma sistemi |
HAYIR. ısıtma bölgesi |
Üst 8 sıcak havalı ısıtma, alt 8 sıcak havalı ısıtma |
| |
Isıtma bölgesinin uzunluğu |
3000mm |
| |
ısıtma yöntemi |
Tam sıcak hava |
| Teslimat sistemi |
PCB maksimum genişliği |
450 mm örgü kemer, kurşun ray yok |
| |
Taşıma yönü |
sol-sağ, sağdan sola (seçenek) |
| |
Konveyör bant yüksekliği |
Örgü kemer 880±20mm |
| |
Teslimat yöntemi |
Örgü kayış tahriki + ray (isteğe bağlı) |
| |
Konveyör hızı |
0-2000 mm/dak |
|
Kontrol Sistemi
|
güç |
380V 50/60Hz Üç fazlı beş telli AC:380V 50Hz |
| |
Başlangıç gücü |
28KW |
| |
Çalışma gücü |
7KW |
| |
Isıtma süresi |
Yaklaşık 15 dakika |
| |
Sıcaklık kontrol aralığı |
Oda sıcaklığı~350°C |
| |
Sıcaklık kontrol yöntemi |
PID kontrolü + SSR sürücüsü |
| |
Sıcaklık kontrol doğruluğu |
±1°C |
| |
Anormal alarm |
Anormal sıcaklık alarmı |
|
Makine sistemi
|
Makine boyutları (U*G*Y) |
4600mm*1000mm*1400mm |
| |
Makine ağırlığı |
1300kg |
Hizmet ETON'u
- Profesyonel çözümler: Profesyonel SMT Tam hat çözümleri sağlayın
- Ücretsiz Garanti: Bir yıllık garanti fabrika servisi. Garanti süresi içerisinde hasar gören tüm parçalar ücretsiz olarak değiştirilecektir.
- Ücretsiz Kurulum: Sorunsuz üretim sağlamak için yerinde ücretsiz kurulum.
- Ücretsiz Teknik Eğitim: İşletme ve bakım konusunda profesyonel eğitim.
- Ücretsiz Teknik Destek: 7*24 teknik çevrimiçi destek.
- Ücretsiz Yazılım Yükseltme: Ömür boyu ücretsiz yazılım yükseltmesi sunun
