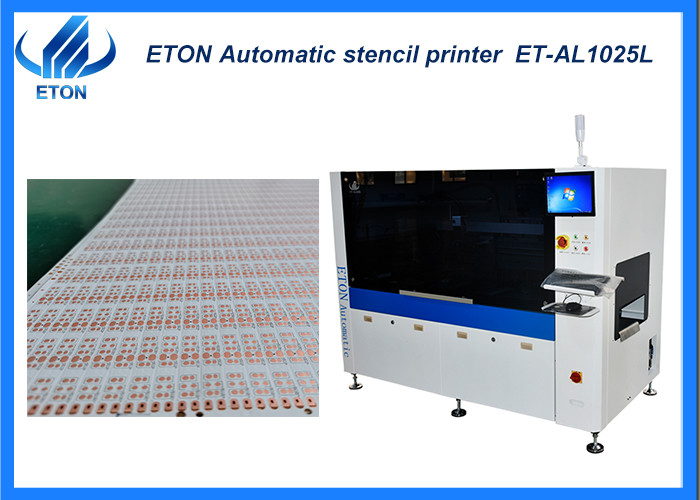

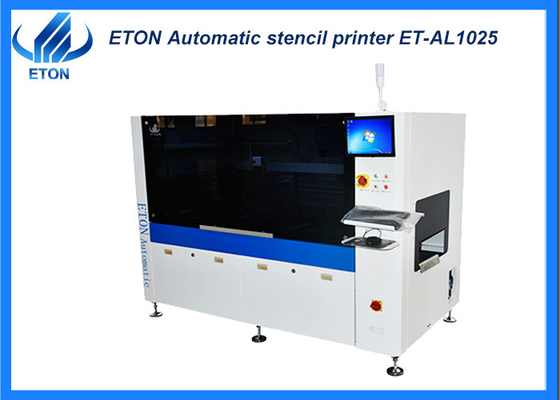

SMT 100m LED bantlı ışık şablonlu lehimli pasta baskı makinesi
Makine yapılandırması
● Programlanabilir asılı baskı kafası;
●İki set basamaklı motor sürücü,ön ve arka kazık basıncı kazık malzemesinin yorgunluk deformasyonundan kaynaklanan ön ve arka baskı tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
●Vuruşu etkili bir şekilde kontrol edin, baskı verimliliğini iyileştirin ve lehim pasta sızıntısını önleyin;
● Standart paslanmaz çelik kazık, benzersiz tasarım, bıçağın kullanım ömrünü artırır;
● Aşağı bakış düzeni sistemi;
● CNC rehber ray ayarlama;
● Endüstriyel kontrollü bilgisayar,Windows XP arayüzü işletim sistemi;
● Dahili yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametreler
| Ekran Çerçeveleri |
Min Boyut |
850 mm |
| Maksimum Boyut |
550 mm |
| Kalınlığı |
25~45mm |
| FPCB Min Boyut |
50 mm |
| FPCB Maksimum Boyutu |
260 mm |
| FPCB kalınlığı |
0.5~5mm |
| FPCB Warpage |
En fazla FPCB çaprazı %1 |
| Taşıma Yüksekliği |
900±40 mm |
| Taşıma Yönü |
Soldan sağa |
| Taşıma Hızı |
Max 1000mm/S Programlanabilir (Ayarlanabilir) |
| Yönetim Kurulu |
Destek Sistemi |
Platformu kaldırma gerginliği |
| Sıkıştırma sistemi |
Kenar klemesi sabit |
| Yazdırma başlığı |
İki bağımsız motorlu baskı başlığı |
| Squeegee Hızı |
6~300mm/s |
| Squeegee Basıncı |
0~10Kg/cm2 |
| Squeegee açısı |
55° (Standard) |
| Squeegee tipi |
Paslanmaz çelik ((Standard), plastik |
| Şablon Ayrım Hızı |
0.1 ~ 20mm/s Programlanabilir |
| Temizlik Sistemi |
El temizliği |
| Tablo Düzenleme aralıkları |
X:±5mm;Y:±5mm;θ:±2° |
| Makine |
| Yer doğruluğunu tekrarla. |
±0,01mm |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
≤9s (Yazdırma ve Temizlik hariç) |
| Hava Gerekli |
4.5~6Kg/cm2 |
| Güç Girdi |
AC:220±10%,50/60HZ 1Φ 1.5KW |
| Kontrol Yöntemi |
PC Kontrolü |
| Makine Boyutları |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Makine ağırlığı |
Yaklaşık: 600Kg |
| FPCB taşımacılığı levha yüksekliğinde |
20 mm |
Hizmet
- Profesyonel çözümler: Profesyonel SMT Tam hat çözümleri sağlayın
- Ücretsiz Garanti: Bir yıllık garanti fabrika hizmeti. Garanti süresi içinde hasar gören tüm parçalar ücretsiz olarak değiştirilecektir.
- Ücretsiz Kurulum: Düzenli üretimi sağlamak için yerinde ücretsiz kurulum.
- Ücretsiz Teknik Eğitim: Uygulama ve bakım konusunda profesyonel eğitim.
- Ücretsiz Teknik Destek: 7 * 24 teknik çevrimiçi destek.
- Ücretsiz Yazılım Güncelleme: Ömür boyu ücretsiz yazılım güncelleme sunun
Paketler
Adım 1: Makineye toz ve suyun girmesini önlemek için film paketinde paketleme
Adım 2: Makinenin dışını korumak için köpüklü pamuk paketlemek
Adım 3: Taşıma sırasında makineyi kuru tutmak için vakum paketinde paketleme
Adım 4: Kamyonla belirtilen limana taşınma
İlişkili makine
WeTüm SMT üretim hattını sağlayabilir,LED ışık üretim hattı:
1- Toplama ve yerleştirme makinesi.
2. Yükleme makinesi
3. Taşıyıcı makinesi
4. Şablon baskı makinesi
5. Geri akış fırın makinesi
6. İndirme makinesi.
7. Lehimli pasta karıştırıcı
8. Roll to roll led strip light montaj makinesi
Sık Sorulan Sorular
S. CIF fiyatını kabul edebilir misiniz?
A. Sadece EXW'yi kabul ediyoruz çünkü alıntılanan fiyat her iki taraf için de uygun ve daha düşük maliyetlidir.
S. Gidip malzemeyi Hindistan'a satıp satmadığınızı görebilir miyim?
Evet, makinemizi Hindistan'da sattık ama müşterim için karar veremiyoruz.Çünkü kimse rakiplerinin üretim tesislerini ziyaret etmesini istemiyor..
S. Makineniz günde kaç ürün üretebilir?
A. Makinemizin kapasitesi gerçek ürünlere göre,ve PCB kartınızdaki bileşen sayısı, ürünlerinizle makinemizin gerçek hızını belirlemek için önemli bir faktördür..
Ne tür bir makineniz var?
A. Biz yüksek hızlı SMT seçip yer makine üreticisi, ve biz de müşterilerimiz için daha verimli ve uygun makine marka inşa.Yüksek hassasiyet ve yüksek verimliliğe sahip değer serileri.
