Makine ana parametre
| Model |

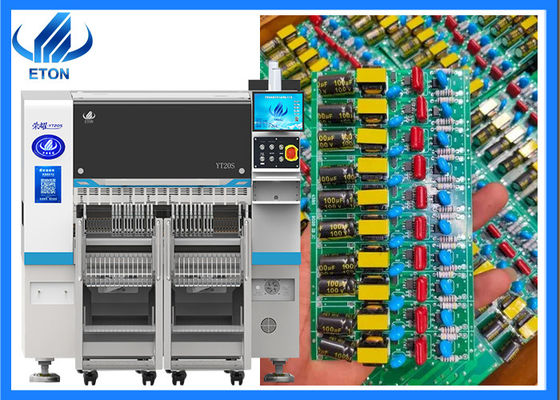

YT20S |
| Boyut |
| Uzunluk |
1480 mm |
| Genişliği |
2680 mm |
| Yükseklik |
1650 mm |
| Toplam Ağırlık |
2380 kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:500*300mm ((1200*450 seçeneği) Min:50*50mm |
| PCB kalınlığı |
0.5-5mm |
| PCB Sıkıştırma |
Silindir sıkıştırma, ray genişliği ayarlanabilir |
| Montaj Kipi |
Grup toplama ve ayrı yerleştirmeayrı toplama ve ayrı yerleştirme |
| İşletim sistemi. |
| Sistem |
Windows7 |
| Yazılım |
Bağımsız Ar-Ge |
| Görüntüle |
LED monitörü |
| Girdi Aygıtı |
Klavye, Fare |
| Görme Sistemi |
| Kamera numarası |
1 PCS (Baş uçuş görüş kamerası) |
| 2 PCS Mark kamerası |
| Montaj Doğruluğu |
CHIP±0.03mm QFP±0.025mm Cpk |
| Montaj Yüksekliği |
16 mm (Diğer yükseklikler özelleştirilebilir) |
| Montaj Hızı |
98000 CPH ((En iyi durumda) |
| Bileşenler |
0201 ~ 12MM ambalaj malzemesi ve IC malzemesi ((Optional sabit kamera için 0201 ~ 35 * 35MM),Diğer bileşen boyutu özelleştirilebilir |
| Bileşenler alanı |
0.2mm |
| Besleme istasyonunun numarası |
104 PCS |
| No. of nozzles |
20 PCS |
| Güç |
220AC 50HZ |
| Güç tüketimi |
1.5kw |
| Çalışma ortamı |
23°C±3°C |
| İletişim hızı |
>1000mm/s |
| İletişim Yönü |
Single ((sol→ sağ veya sağ→ sol) |
| İletişim Modu |
Çevrimiçi sürücü |
| Konum Kipi |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Elektrikli kontrol |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 set |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Eksenleri |
Yüksek kaliteli manyetik doğrusal motor |
| Beslenme yolu |
Çift motorlu akıllı besleyici |
| Üretim yönetimi MES sistemi arayüzü |
Özel |
Şirket Girişi:
Şirketimiz her yıl yurt içinde ve yurtdışında birçok sergiye katılır.
ETON'un standını, Shenzhen, Guangzhou, Chongqing, Şangay ve diğer yerlerde düzenlenen büyük ölçekli sergiler de dahil olmak üzere Çin'deki bazı tanınmış büyük ölçekli sergilerde göreceksiniz.
Yabancı sergiler arasında Mumbai, Delhi, Mısır, Türkiye ve Vietnam da dahil olmak üzere 20'den fazla ülkede sergiler bulunmaktadır.
Hizmet:
Bakım süresi 1 yıl
Bir yıllık garanti. Garanti süresince tamir edilmesi ve değiştirilmesi gereken tüm parçalar ücretsiz olacaktır.
Yazılım ve donanım ömrü boyunca bakım
Ücretsiz yükseltme yazılımı, yazılım Reach ve ETON tarafından geliştirildi, bu yüzden tüm yaşam boyunca ücretsiz yükseltme güncellemelerini destekliyoruz.
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret ediyoruz. Her yıl farklı şehirlerde aynı zamanda farklı sergilere katılıyoruz.Yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri veriyoruz ve güncel haberleri müşterilerimizle paylaşıyoruz.
Yerel hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi bazı resmi sitelerimiz var, aynı zamanda Mısır, Türkiye'de de mühendislerimizle zamanında servis sağlayabilecek sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikaya gelir ve makineyi nasıl kullanacağınızı öğretir.
Paketleme:
Ürünlerin paketlenmesine gelince, ürünlerin hasarını azaltmak için vakum ambalajı kullanıyoruz.makinelerin güvenliğini sağlamak için onları kaplamak için ahşap kutular kullanıyoruz.
SMT işleminde röntgen hangi kusurları tespit edebilir?
Röntgen ışınları bileşen lehimlerinin iç kısmını inceleyebilir. Yetersiz lehim, kötü lehim,ve kaynak eklemlerinin kısa devreye girmesi.
Gözenekler, slag dahilleri ve eksik lehimleme gibi kusurlar meydana geldiğinde, kusurlu bölgede parlak noktalar veya parlak çizgiler oluşacaktır.Bir bölgede bir kusurun olup olmadığını, denetim görüntüsündeki bir alanın çevresindeki arka plan alanından daha parlak olup olmadığına göre değerlendirebiliriz.Görüntü işleme açısından, bir alanın bir kusur olup olmadığını, kusur tespit görüntüsündeki piksel gri değerine göre değerlendirebiliriz.
En muhtemel boşluk nedenleri lehimli pasta ve bileşenlerin kendileridir.
Lehimleme eklemleri arasında gri bir "köprü" varsa, temelde lehimlenmenin kısa devreye girdiğini düşünebiliriz.
Eğer lehimli pasta miktarı anormalse veya SMT sapsa bileşenler yerinden oynatılabilir.ve bileşenlerin yanlış yerleştirildiğini görebiliriz.
Kaydırma kusurları, gri ölçeklere ve lehim eklemlerinin boyutlarına göre değerlendirilebilir.
PCB yastıklarının oksidlenmesi, kötü lehimlenmeye neden olabilir. X-ışını incelemesi ile sunulan görüntü, lehimlenme ekleminin normalden önemli ölçüde daha büyük olmasıdır.
Röntgen görüntülerinde, lehim eklemleri normalden daha küçüktür.
Soğuk lehimleme, geri akış lehimleme sırasında yetersiz lehimleme sıcaklığı ve süresi nedeniyle SMT lehimleme pastalarının eksik erimişidir.Ama röntgen görüntüleri sorunu açıkça gösteriyor..
