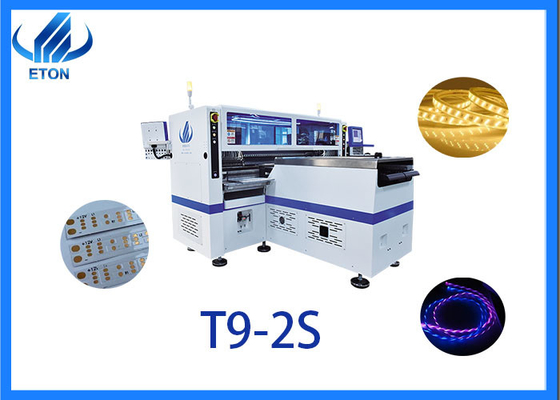

T9-2S Süper yüksek hızlı rulo rulo led esnek bant ışık seçme ve yerleştirme makinesi
Açıklama
Yüksek hızlı modüler başlar T9-2S, LED 3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzleyici vb. için geçerlidir. Eşsiz tasarım bileşen sızıntı tespiti ve bireysel bileşen dolgu fonksiyonu ile, çeşitli rulo rulo bant, aralığı 250 göre taşıma platform ayarlayın±10 mm, maksimum uzunluk aralığı, döngü başına 1M'dir.
Makine ana parametre
|
Model
|
T9-2S
|
|
Boyut
|
(L) 3454* ((W) 3035* ((H) 1777 mm
|
|
Toplam ağırlık
|
3100 kg
|
|
PCB boyutu
|
250 (((±10) mm* Herhangi bir uzunlukta
|
|
PCB kalınlığı
|
0.1-0.5 mm
|
|
PCB sıkıştırma
|
Vakum emilim, silindir sıkıştırma, ray genişliği ayarlanabilir
|
|
Montaj yolu
|
Grup seçimi ve grup yerleştirme
|
|
Montaj modu
|
Çift ray + Dört grup yerleştirme başlığı
|
|
Kamera numarası
|
10 set (Dijital kamera)
|
|
Yazılım
|
Bağımsız Ar-Ge
|
|
Tekrar doğruluk
|
±0,05 mm
|
|
Montaj yüksekliği
|
5 mm
|
|
Montaj hızı
|
Çift taraf: 500.000 CPH
Tek taraf: 250,000 CPH (Optimal hız)
|
|
Bileşen aralığı
|
LED 3014/3020/2835/5050 ve dirençler, kondansatörler, köprü düzleyici vb.
|
|
Güç tüketimi
|
9.6 KW
|
|
Besleme istasyonunun numarası
|
Çift taraf: 136 PCS (Tek taraf: 68 PCS)
|
|
No. of nozzles
|
Çift taraf: 136 PCS (Tek taraf: 68 PCS)
|
|
Adım 1
|
Yükleyici
|
FPCB ruloyu yazıcı makinesine gönderme
|
|
Adım 2
|
Yarım otomatik şablon yazıcısı
|
Esnek PCB üzerinde lehimli pasta baskı
|
|
Adım 3
|
tampon aşaması
|
Buffer ve seçme ve yerleştirme makine için esnek PCB taşımak
|
|
Adım 4
|
Al ve Yerleştir Makinesi
|
Esnek PCB'ye LED yongaları ve bileşenleri monte etmek
|
|
Adım 5
|
Ulaşım Kuşağı Hattı
|
Esnek PCB'yi yeniden akış fırına taşımak
|
|
Adım 6
|
Geri akış fırını
|
FPCB üzerinde bileşenleri kaynaklamak için FPCB ile lehim pasta ısıtma
|
|
Adım 7
|
İndirme makinesi
|
Bitmiş esnek şeridi tekrar sarmak
|
Piyasa
Ürünlerimiz Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil olmak üzere 20'den fazla ülkeye ve bölgeye ihraç edildi. Ve burada büyük müşterilerimizden bazıları:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR ve benzeri.
Sertifikalar
Kuruluşundan bu yana ETON, teknolojiye erişmeye ve geliştirmeye odaklandı, 9 buluş patenti, 112 pratik patent,12 yazılım telif hakkı.
ETON is rated as “Shenzhen High-tech enterprise” ”Guangdong high-tech enterprise” “China high-tech enterprise” “2015 LEDTechnology Innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” etc.
ETON Şirketi
18 yıllık endüstri deneyimiyle, ultra yüksek hızlı makine ve çok fonksiyonel makine gibi birçok yerleştirme makinesi türü geliştirdik.
Üretim ihtiyaçlarınıza göre farklı ürün türleri seçebiliriz.
SMT endüstrisindeyseniz, lütfen şirketimizi kaçırmayın.
