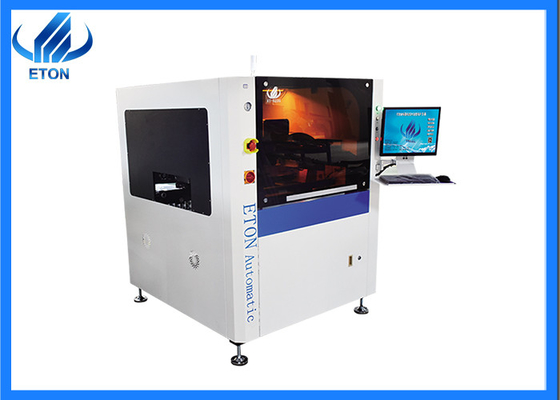

PCB Otomatik Şablon Yazıcı Makinesi SMT Line In Led Light Production Line
FSMT Stencil Printer'ın özellikleri
1.PCB taşıma ve sıkıştırma sistemi
1 PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
2 Sıkışmayı önlemek için eşsiz bir şekilde yapılmış iç dişli taşıyıcı bant.
3 Programlanabilir nakliye hızı kontrolü PCB'nin daha hassas durmasını sağlar.
4 PCB ile çelik ağ arasında tamamen dengelenmiş bir temas sağlamak için PCB'yi etkili bir şekilde sıkıştırmak için esnek yan klemler ve segmentli destekler kullanın.
5 Optimal olarak tasarlanmış modül tahrik yapısı, platform kalibrasyonunun istikrarını etkili bir şekilde arttırır ve ince ayar altında ultra küçük transmisyonu gerçekleştirir.böylece makine daha yüksek hassasiyetli baskı gereksinimini karşılayabilirYapı basit ve güvenilir, ayarlanabilir kullanışlıdır ve farklı kalınlıklarda PCB kartının destek PIN'inin yüksekliği hızla ayarlanabilir.
- Şablon konumlandırma sistemi
1 Kemerli köprü şeklindeki asılı, doğrudan bağlantılı kazık.
2 Çelik ağın boyutu evrenseldir, iyi ve geniş uygulanabilirliğe sahiptir.
3 Segmentli sabit çelik ağ çerçeve.
1 Yumuşak çalışmasını sağlamak için dökme alüminyum kazık çubuğu.
2 Programlanabilir süspansiyon öz ayarlı adım motor sürücüleri baskı başlığı.
3 İki taraflı çift kaydırıcı konumlandırma tipi kaydırıcı ray yapısı, baskıdan önce ve sonra doğru ve pürüzsüz çalışmayı sağlar.
4 Ön ve arka sıkıştırıcıların farklı basınç gereksinimlerine ve kaldırma ve indirme istikrarına göre, lehim pasta sızıntısının önlenmesi için,bıçağın belirli bir esnek sıkıştırma tasarımı vardır, squeegee basıncı, kaldırma hızı, baskı hızı ve baskı aralığı hepsi yazılım tarafından ayarlanabilir.Müşterilere iyi bir baskı kontrol platformu sağlamak.
5 Kaydırma rayı tipi kazıklama sistemi, çalışma istikrarını artırır ve ömrünü uzatır.
6 Tamamen kapalı döngüdeki kazıklama basınç geri bildirim cihazı, kazıklama basıncını her zaman izler, böylece baskı daha dolu olur.
7 yerleşik ölçek, asla düşmez.
1 Öğrenmesi kolay ve kullanımı kolay kullanıma elverişli bir işleme ara yüzü
2 İyi bir insan-makine diyalogu fonksiyonu ile
3 Öğretim ve navigasyon fonksiyonları ile program dosyaları oluşturun, her adım için ipuçları.
4 Çince ve İngilizce arasında tek tuşlu anahtar, operasyon günlüğü, hata kayıt analizi ve teşhisi ve diğer işlevlerle.
1 X,Y ekseninde, her iki tarafta da servo motorlar tarafından çalıştırılan yüksek hassasiyetli öğütme topu vidaları kullanılır.
2 Polarizer içeride eklenir ve farklı şekillerdeki İşaret otomatik olarak ve doğru bir şekilde yakalanır ve üst, alt ve koaksiyel üç yönlü tekdüze ışık kaynakları.
Şablonlu yazıcı parametresi
| Model |
ET5235 |
| Ekran Çerçeveleri |
Maksimum Boyut |
737mm |
| Min Boyut |
470mm |
| Kalınlığı |
25-40 mm |
| PCB Boyutu |
MAX:520*350mm MIN:50*50mm |
| PCB kalınlığı |
0.6-6mm |
| PCB Warpage |
< 1% ((Max PCB çaprazı) |
| Taşıma Yüksekliği |
900±20 mm |
| Taşıma Yönü |
Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa |
| Taşıma Hızı |
MAX 1200mm/s Programlanabilir |
| PCB kartının konumu |
Destek sistemi |
Manyetik Pin/Yukarı Aşağı Masa, manuel olarak ayarlanır |
| Bağlama sistemi |
Eşsiz üst düzleştirilmiş, yan sıkıştırma |
| Yazdırma Başlığı |
İki bağımsız doğrudan bağlantılı motor-sürücü baskı başlığı |
| Squeegee Hızı |
6-300mm/s |
| Squeegee Basıncı |
0-10kg/cm2 |
| Squeegee açısı |
55° (Standard) |
| Squeegee tipi |
Çelik kazıklama makinesi ((standart), PV kazıklama makinesi ((opsiyonel) |
| Şablon Ayrım Hızı |
0.1-20mm/s Programlanabilir |
| Temizlik Sistemi |
Kuru, Islak, Vakum ((Programlanabilir) |
| Tablo Düzenleme Aralıkları |
X:±5mm;Y:±5mm;Θ:±2° |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
≤9s (Yazdırma ve Temizlik hariç) |
| Ürün Değişimi |
<5 dakikada |
| Hava Gerekli |
4.5-6 kg/cm2 |
| Güç Girdi |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Kontrol Yöntemi |
PC Kontrolü |
| Boyut |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Ağırlık |
Yaklaşık: 700kg |
| PCB Transfer Üst Yüksekliği |
10 mm |
SMT Üretim Hattı Çözümü:DOB ampuller/panel ışığı/açık ışık/flutlight/striplight/tube light,etc.
RFQ
S: Kalite garantisi var mı?
Öncelikle kaliteye bağlıyız, müşteri odaklı, sürekli iyileştirme!
S: SMT Makinesi nedir?
Bu LED lamba yama makinesi yüzey montaj teknolojisini kullanıyor.
S: Makinenin satış sonrası hizmeti garantili mi?
Makinelerimizin her birinin bir yıllık garantisi var ve düzenli olarak müşterileri kullanmak için ziyaret edeceğiz.
S: Sizin için ne yapabiliriz?
A: Biz SMT makine sağlarız, biz de üretim hattı şeması ve benzeri sağlayabiliriz. Profesyonel Teknik Destek ve Hizmet.
S: Teslimat tarihi nedir?
A: Teslimat tarihi, depozitonun alınmasından sonra yaklaşık 25-30 gündür.
S: Ödeme şartlarınız nedir?
A: Nakliye öncesi %30 teminat ve %70 bakiye.
S: Bu makine kullanımı kolay mı? Eğer deneyimim yoksa, onu iyi kullanabilir miyim?
A:Evet, makinemiz kullanımı kolay olarak tasarlanmıştır, normalde nasıl çalıştırılacağını öğrenmeniz 1 gün sürer, eğer bir teknisyen iseniz, öğrenmek çok daha hızlı olacaktır.
