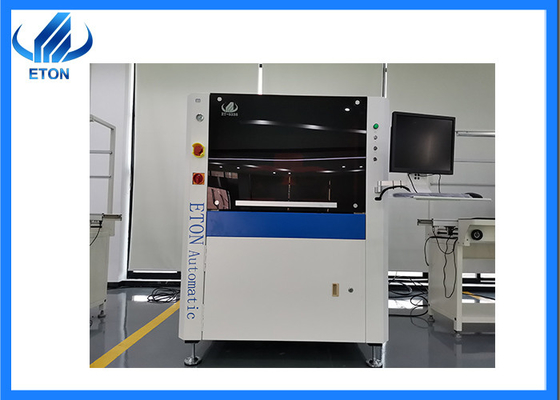

PCB Otomatik Şablon Yazıcı Makinesi SMT Line In Led Light Production Line
FSMT Stencil Printer'ın özellikleri
SMT otomatik şablon yazıcısı:
1 Öğrenmesi kolay ve kullanımı kolay kullanıma elverişli bir işleme ara yüzü
2 İyi bir insan-makine diyalogu fonksiyonu ile
3 Öğretim ve navigasyon fonksiyonları ile program dosyaları oluşturun, her adım için ipuçları.
4 Çince ve İngilizce arasında tek tuşlu anahtar, operasyon günlüğü, hata kayıt analizi ve teşhisi ve diğer işlevlerle.
1 X,Y ekseninde, her iki tarafta da servo motorlar tarafından çalıştırılan yüksek hassasiyetli öğütme topu vidaları kullanılır.
2 Polarizer içeride eklenir ve farklı şekillerdeki İşaret otomatik olarak ve doğru bir şekilde yakalanır ve üst, alt ve koaksiyel üç yönlü tekdüze ışık kaynakları.
1.PCB taşıma ve sıkıştırma sistemi
1 PCB yükleme yönü serbestçe seçilebilir ve birleştirilebilir.
2 Sıkışmayı önlemek için eşsiz bir şekilde yapılmış iç dişli taşıyıcı bant.
3 Programlanabilir nakliye hızı kontrolü PCB'nin daha hassas durmasını sağlar.
4 PCB ile çelik ağ arasında tamamen dengelenmiş bir temas sağlamak için PCB'yi etkili bir şekilde sıkıştırmak için esnek yan klemler ve segmentli destekler kullanın.
5 Optimal olarak tasarlanmış modül tahrik yapısı, platform kalibrasyonunun istikrarını etkili bir şekilde arttırır ve ince ayar altında ultra küçük transmisyonu gerçekleştirir.böylece makine daha yüksek hassasiyetli baskı gereksinimini karşılayabilirYapı basit ve güvenilir, ayarlanabilir kullanışlıdır ve farklı kalınlıklarda PCB kartının destek PIN'inin yüksekliği hızla ayarlanabilir.
Şablonlu yazıcı parametresi
| PCB Boyutu |
MAX:520*350mm MIN:50*50mm |
| PCB kalınlığı |
0.6-6mm |
| PCB Warpage |
< 1% ((Max PCB çaprazı) |
| Taşıma Yüksekliği |
900±20 mm |
| Taşıma Yönü |
Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa |
| Taşıma Hızı |
MAX 1200mm/s Programlanabilir |
| Yazdırma Başlığı |
İki bağımsız doğrudan bağlantılı motor-sürücü baskı başlığı |
| Squeegee Hızı |
6-300mm/s |
| Squeegee Basıncı |
0-10kg/cm2 |
| Squeegee açısı |
55° (Standard) |
| Squeegee tipi |
Çelik kazıklama makinesi ((standart), PV kazıklama makinesi ((opsiyonel) |
| Şablon Ayrım Hızı |
0.1-20mm/s Programlanabilir |
| Temizlik Sistemi |
Kuru, Islak, Vakum ((Programlanabilir) |
| Tablo Düzenleme Aralıkları |
X:±5mm;Y:±5mm;Θ:±2° |
| Baskı Doğruluğu |
±0,025 mm |
| Döngü Zamanı |
≤9s (Yazdırma ve Temizlik hariç) |
| Ürün Değişimi |
<5 dakikada |
| Hava Gerekli |
4.5-6 kg/cm2 |
| Güç Girdi |
AC:220±10%, 50/60HZ 1Φ 3KW |
| Kontrol Yöntemi |
PC Kontrolü |
| Boyut |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Ağırlık |
Yaklaşık: 700kg |
SMT Üretim Hattı Çözümü
ETON Müşterileri
Ürünlerimiz30Ülkeler ve Bölgeler
Örneğin Güney Kore, Türkiye, Mısır, Hindistan, Rusya, Amerika, Brezilya, Tunus, Polonya, Litvanya, Güney Afrika, İran,Vietnam, Pakistan, Suudi Arabistan, Özbekistan, Nijerya, Almanya vb.
ETON Glober Hizmetleri
- Profesyonel çözümler: Profesyonel SMT Tam hat çözümleri sağlayın
- Ücretsiz Garanti: Bir yıllık garanti fabrika hizmeti. Garanti süresi içinde hasar gören tüm parçalar ücretsiz olarak değiştirilecektir.
- Ücretsiz Kurulum: Düzenli üretimi sağlamak için yerinde ücretsiz kurulum.
- Ücretsiz Teknik Eğitim: Uygulama ve bakım konusunda profesyonel eğitim.
- Ücretsiz Teknik Destek: 7 * 24 teknik çevrimiçi destek.
Ücretsiz Yazılım Güncelleme: Ömür boyu ücretsiz yazılım güncelleme sunun
