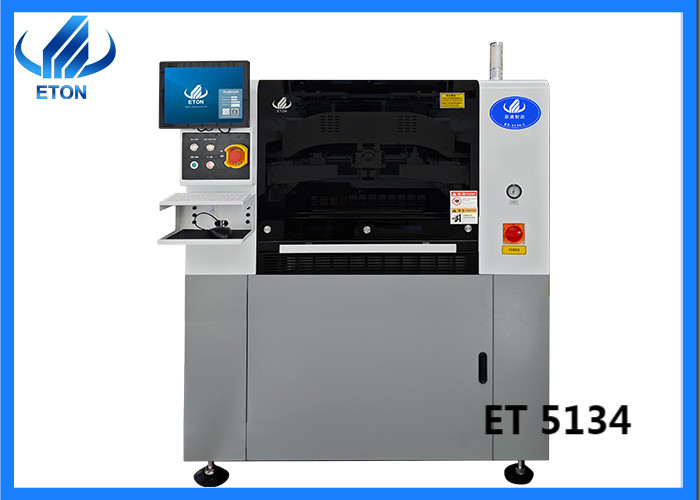

Otomatik STENCIL yazıcısı ET5134
SMT otomatik şablon yazıcısı:
- 1 Öğrenmesi kolay ve kullanımı kolay kullanıma elverişli bir işleme ara yüzü
- 2 İyi bir insan-makine diyalogu fonksiyonu ile
- 3 Öğretim ve navigasyon fonksiyonları ile program dosyaları oluşturun, her adım için ipuçları.
- 4 Çince ve İngilizce arasında tek tuşlu anahtar, operasyon günlüğü, hata kayıt analizi ve tanısı ve diğer işlevlerle.
- 5 X,Y ekseninde, her iki tarafta da servo motorlar tarafından çalıştırılan yüksek hassasiyetli öğütme topu vidaları kullanılır.
- 6 Polarizer içeride eklenir ve farklı şekillerdeki İşaret otomatik olarak ve doğru bir şekilde yakalanır ve üst, alt ve koaksiyel üç yönlü tek taraflı ışık kaynakları.
Teknik parametreler
|
Model
|
ET5134
|
|
Ekran Çerçeve
|
En fazla. Ekran Çerçeve Boyut: 737mm*737mm
Min. Ekran Çerçeve Boyut: 370mm*370mm
Kalınlığı: 20-40mm
|
|
HCP-CT(Temizlik ve baskı dahil)
|
14S
|
|
NPC-CT(NTemizlik ve baskı dahil)
|
< 7S
|
|
Ürün Değişim
|
<5 dakikalık
|
|
Tekrar ediyorum. Konum Doğruluk
|
±0,01mm CPK20
|
|
Baskı Doğruluk
|
±0,025 mm CPK20
|
|
PCB Min. Boyut
|
50*50mm
|
|
PCB En fazla. Boyut
|
510*340mm
|
|
PCB Kalınlığı
|
0.4~6mm
|
|
Yükseklik - Ne? tahta
|
25 mm (Özel maddeleri aşan)Pin
|
|
PCB tablosunun kenar boşluğu
|
2.5mm
|
|
PCB Döşeme
|
% 1
|
|
En fazla. PCB Ağırlık
|
4kg
|
|
Ulaşım Yükseklik
|
900±40 mm
|
|
İletişim yöntem
|
Tek aşamalı ulaşım Demiryolu
|
|
Ulaşım Yönlendirme
|
Sol-sağ/sağ-sol/içeri ve Dışarı - Evet. Aynı
|
|
Ulaşım Hız
|
Bölüm Kontrolü,1500mm/s ((Max)
|
|
Destek Sistem
|
 manyetik Pin/Up-down Tablo Düzenlenmiş/destek Blok tarafından El
|
|
Baskı Mod
|
Bekar ya da iki kat Squeegee baskı
|
|
Squeegee Hız
|
10~200mm/s
|
|
Squeegee Basınç
|
0.5-25Kg
|
|
Squeegee Açı
|
60°/55°/45°
|
|
Squeegee Türü
|
Kauçuk Squeegee/Çelik Squeegee ((Köşe) 45°/55°/60°) seçenek
|
|
Ulaşım Yükseklik
|
900±40 mm
|
|
Temizlik Sistem
|
Kuru,Islak,Vakum ((Programlanabilir)
|
|
Otomatik Resim sistem
|
Geometrik eşleşme,yukarı aşağı görüntüleme Görme
|
|
Kamera. Türü
|
130 Mega piksel Dijital kamera
|
|
Mark boyut
|
0.1-6 mm
|
|
Camera Döngü süresi
|
150ms
|
|
CCD FOV
|
10*8mm
|
|
Mark Sayı
|
Max: 4 adet
|
|
Kalın. Uzaklaş. Sayı
|
Max: 1 adet
|
|
2D Bul.tİyon
|
Bul. düşük teneke/mBenssing baskı/sürekli teneke
|
|
Hava Tüketim
|
Yaklaşık: 5L/dakikada
|
|
Çalışmak Sıcaklık
|
-20°C~45°C
|
|
Hava Gerekli
|
4-6kgf/cm
|
|
Güç
|
220V,50/60HZ 3KW
|
|
Çalışmak Çevre Nemlilik
|
30-% 60
|
|
Makine Boyutları
|
1650(L) x1270(W) x1660(H)
|
|
Makine Ağırlık
|
Yaklaşık:930Kilogram
|
SMT hattı çözümü
1Size tam bir SMT çözümü sunuyoruz.
2Ekipmanlarımızla temel teknolojiyi sağlıyoruz.
3En profesyonel teknik hizmeti sağlıyoruz.
4SMT fabrikası kurma konusunda zengin bir deneyime sahibiz.
5SMT ile ilgili herhangi bir soruyu çözebiliriz.
Hizmet
1Yerel bir Hindistan mühendisimiz var, makineyi satın aldığınız sürece, makineyi kullanmayı öğrenene kadar, mühendislerin sizi ücretsiz olarak yüklemelerini, hatalarını düzeltmelerini ve eğitmelerini ayarlayacağız.Hizmet çok uygun.Mumbai ve Yeni Delhi'de ofislerimiz var, çok hızlı destek.
2.Çin mühendisleri çevrimiçi hizmetler sunar.
3Gerekirse, Çinli mühendisler ücretsiz kurulum ve eğitim için fabrikanıza gelirler.
4Hindistan'ın yanı sıra Mısır, Türkiye'de de yerel mühendislerimiz var.
Ambalaj ve Nakliye
Paket: Standart ihracat paketi ((Vakum paketli ahşap kasa)
Nakliye: Ödeme sonrası 15 gün içinde Shenzhen limanı
Müşterimiz.
SMT yüksek hızlı seçme ve yerleştirme makinesine odaklanmak 20 yıldan fazla
Ürünler Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya ve diğerleri de dahil olmak üzere 30'dan fazla ülkeye ve bölgeye ihraç edildi.
ETON, SMT ticaretinin önde gelen bir üreticisi olmak için 9 buluş patenti, 112 pratik patent, 12 fikri mülkiyet teknolojileri yazılım telif hakkı elde etti.
Sık Sorulan Sorular
1Makine montajı ve eğitimi nasıl?
Makineyi satın aldıktan sonra, fabrikaya gelmeden önce, kurulum öncesi hazırlıkların yapıldığını önceden kontrol edeceğiz.Ücretsiz kurulum ve eğitim için bir mühendisin evinize gelmesini sağlayacağız..
2Makinelerinizi kullanmak zor mu çünkü büyük görünüyorlar?
Hayır, kullanımı kolaydır, tıpkı cep telefonu gibi.
SMT işletim deneyimi olan kişiler genellikle 3-5 iş günü içinde bağımsız olarak çalışabilirler.
SMT makinelerini ilk kez kullanan insanlar genellikle 8-10 iş günü içinde bağımsız olarak çalışabilirler
3Makineleriniz için kalite sertifikası var mı?
Evet, elbette. makinelerimiz CE, CCC, SIRA, ISO sertifikalı ve kendi patentlerine sahiptir.
4Makinenizin garantisi ne kadar sürer?
Genellikle bir yıl boyunca, garanti süresi boyunca, herhangi bir parçanın ücretsiz olarak onarılması veya değiştirilmesi gerekir.
Ayrıca sizin için bir teknik grubumuz var, bu grupta herhangi bir sorunuz varsa, doğrudan bizimle paylaşabilirsiniz
Makine operasyonu, size zamanında yardım edeceğiz, bu grup sonsuza dek yaşayacak.
5Makineniz kaç dilde kullanılabilir?
Şu anda Çince ve İngilizce kullanılıyor.
Ayrıca müşterilerin makinelerimizi daha kolay kullanmalarına yardımcı olmak için daha fazla dil tasarlıyoruz.
