Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
İsim: | ET-AL1025L | Güç kaynağı: | AC:220±10%,50/60HZ 1Φ 1.5KW |
---|---|---|---|
Garanti: | 1 yıl | Durum: | Yeni |
Ağırlık: | Yaklaşık:600Kg | Boyut: | 1754(B)X1249(G)X1600(Y)mm |
Baskı Doğruluğu: | ±0,025 mm | Temizleme sistemi: | manuel temizlik |
Vurgulamak: | 100m Şerit SMT Şablon Yazıcı,25m Şerit SMT Şablon Yazıcı,Programlanabilir kafa Otomatik Şablon Yazıcı |

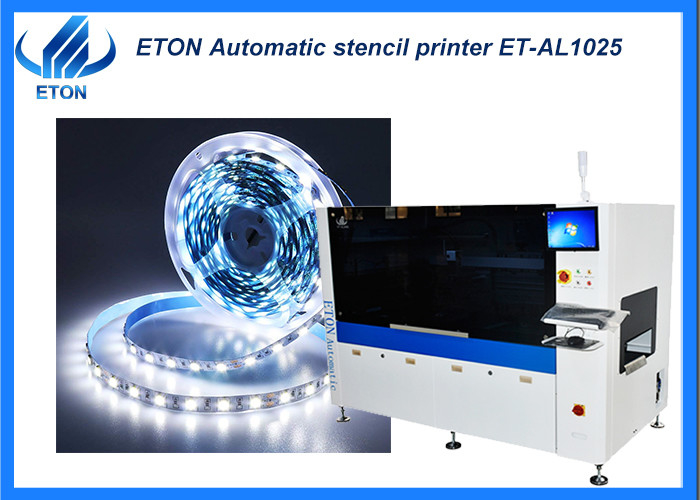

25m, 50m, 100m SMT otomatik Aşağı görüş hizalama sistemiyazıcı
makine konfigürasyonu
● Programlanabilir süspansiyonlu baskı kafası;
* İki set kademeli motor sürücüsü, ön ve arka sıyırıcının basıncı, sıyırıcı malzemenin yorulma deformasyonunun neden olduğu ön ve arka baskının tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
* Darbeyi etkili bir şekilde kontrol edin, baskı verimliliğini artırın ve lehim pastasının sızmasını önleyin;
● Standart paslanmaz çelik sıyırıcı, benzersiz tasarım, bıçağın hizmet ömrünü uzatır;
● Aşağı doğru görüş hizalama sistemi;
● CNC kılavuz ray ayarı;
● Endüstriyel kontrollü bilgisayar, Windows XP arayüzü işletim sistemi;
● Yerleşik yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametre
Ekran Çerçeveleri | Minimum Boyut | 850mm |
Maksimum Boyut | 550mm | |
Kalınlık | 25~45mm | |
FPCB Minimum Boyut | 50mm | |
FPCB Maksimum Boyut | 260mm | |
FPCB Kalınlığı | 0,5~5mm | |
FPCB Çarpıklığı | Maks.FPCB köşegeni %1 | |
Taşıma Yüksekliği | 900±40mm | |
Ulaşım Yönü | Sol sağ | |
Taşıma Hızı | Max 1000mm/S Programlanabilir (Ayarlanabilir) | |
Pano Konumu | Destek sistemi | Platform kaldırma gerilimi |
Sıkıştırma Sistemi | Kenar kelepçesi sabit | |
Baskı kafası | İki bağımsız motorlu baskı kafası | |
Silecek Hızı | 6~300mm/sn | |
Silecek Basıncı | 0~10Kg/cm2 | |
Silecek Açısı | 55°(Standart) | |
Silecek Tipi | Paslanmaz çelik (Standart), plastik | |
Şablon Ayırma Hızı | 0.1~20mm/sn Programlanabilir | |
Temizleme Sistemi | manuel temizlik | |
Tablo Ayar aralıkları | X:±5mm;Y:±5mm;θ:±2° | |
makine | ||
Pozisyon Doğruluğunu Tekrarla | ±0,01 mm | |
Baskı Doğruluğu | ±0,025 mm | |
Devir süresi | ≤9s (Yazdırma ve Temizleme Hariç) | |
Hava Gerekli | 4,5~6Kg/cm2 | |
Güç girişi | AC:220±10%,50/60HZ 1Φ 1.5KW | |
Kontrol metodu | Bilgisayar Kontrolü | |
Makine Boyutları | 1754(B)X1249(G)X1600(Y)mm | |
Makina ağırlığı | Yaklaşık:600Kg | |
Plaka yüksekliği üzerinde FPCB taşıma | 20mm |
makine uygulaması
Bizim avantajımız
ETONÇin'de 11 yıldan fazla deneyime sahip SMT makine alanının öncüsüdür.Ve 9 buluş patenti, 112 uygulama patenti, fikri mülkiyet teknolojilerine ait 12 yazılım telif hakkı ile CCC, SIRA, CE sertifikalarına sahiptir.
Denizaşırı pazar:dan fazla ihraç edilen ürünler3Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya, Brezilya vb. dahil 0 ülke ve bölge.
Fuarlarımız
Eton, Hindistan Mumbai Fuarı, Hindistan Delhi Fuarı, Mısır Fuarı, Türkiye Fuarı, Pakistan Fuarı gibi birçok yabancı ülke fuarına katılmış ve 30'dan fazla ülke ile ticaret yapmıştır.Ayrıca, Guangzhou Guangya Fuarı, Şangay Münih Fuarı, Chongqing LED ışık Fuarı vb.
Nakliye ve teslimat
Nakliye ve teslimat kısmına gelince, referansınız için üç yol vardır ve farklı durumlar için farklı bir yol vardır:
Kara taşımacılığı:iç ülkeler için uygundur ve ekonomiktir;
Hava taşımacılığı:acil mal için ve en pahalı ulaşım şeklidir;
Nakliye:Ağır mallar için uygundur ve müşterilerin malların varış zamanını kabul etmesini kolaylaştıran nakliye kolaylığı ve düşük maliyeti.
