Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
PCB Kalınlığı: | 0,5-5 mm | Uzunluğu Uygula: | Herhangi bir şerit ışık uzunluğu |
---|---|---|---|
Kurşun zamanı: | 30 gün | model numarası: | ET-AL1025L |
Baskı Doğruluğu: | ±0,025 mm | Güç: | AC:220±10%,50/60HZ 1Φ 1.5KW |
Konumlandırma Yolu: | konumlandırma iğnesi | Kalınlığı: | 25~45mm |
Vurgulamak: | Max 260mm Otomatik şablon yazıcısı,süspansiyon başlık Otomatik şablon yazıcısı,Programlanabilir başlı SMT Şablonlu Yazıcı |

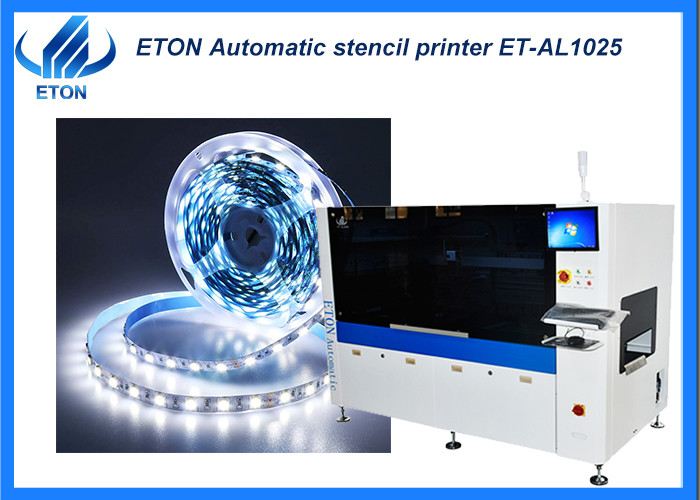

Programlanabilir asılı baskı kafasıFPCB Max 260mm Otomatik şablon yazıcısı
Açıklama
● Programlanabilir asılı baskı kafası;
●İki set basamaklı motor sürücü,ön ve arka kazık basıncı kazık malzemesinin yorgunluk deformasyonundan kaynaklanan ön ve arka baskı tutarsızlığını sağlamak için ayrı ayrı ayarlanabilir;
●Vuruşu etkili bir şekilde kontrol edin, baskı verimliliğini iyileştirin ve lehim pasta sızıntısını önleyin;
● Standart paslanmaz çelik kazık, benzersiz tasarım, bıçağın kullanım ömrünü artırır;
● Aşağı bakış düzeni sistemi;
● CNC rehber ray ayarlama;
● Endüstriyel kontrollü bilgisayar,Windows XP arayüzü işletim sistemi;
● Dahili yazılım teşhis sistemi;
● SMEMA arayüzü.
Teknik parametreler
Ekran Çerçeveleri | Min Boyut | 850 mm |
Maksimum Boyut | 550 mm | |
Kalınlığı | 25~45mm | |
FPCB Min Boyut | 50 mm | |
FPCB Maksimum Boyutu | 260 mm | |
FPCB kalınlığı | 0.5~5mm | |
FPCB Warpage | En fazla FPCB çaprazı %1 | |
Taşıma Yüksekliği | 900±40 mm | |
Taşıma Yönü | Soldan sağa | |
Taşıma Hızı | Max 1000mm/S Programlanabilir (Ayarlanabilir) | |
Yönetim Kurulu | Destek Sistemi | Platformu kaldırma gerginliği |
Sıkıştırma sistemi | Kenar klemesi sabit | |
Yazdırma başlığı | İki bağımsız motorlu baskı başlığı | |
Squeegee Hızı | 6~300mm/s | |
Squeegee Basıncı | 0~10Kg/cm2 | |
Squeegee açısı | 55° (Standard) | |
Squeegee tipi | Paslanmaz çelik ((Standard), plastik | |
Şablon Ayrım Hızı | 0.1 ~ 20mm/s Programlanabilir | |
Temizlik Sistemi | El temizliği | |
Tablo Düzenleme aralıkları | X:±5mm;Y:±5mm;θ:±2° | |
Makine | ||
Yer doğruluğunu tekrarla. | ±0,01mm | |
Baskı Doğruluğu | ±0,025 mm | |
Döngü Zamanı | ≤9s (Yazdırma ve Temizlik hariç) | |
Hava Gerekli | 4.5~6Kg/cm2 | |
Güç Girdi | AC:220±10%,50/60HZ 1Φ 1.5KW | |
Kontrol Yöntemi | PC Kontrolü | |
Makine Boyutları | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Makine ağırlığı | Yaklaşık: 600Kg | |
FPCB taşımacılığı levha yüksekliğinde | 20 mm |
Sertifikalar
SMT makinesinde deneyimli bir üreticisi olarak, 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı,Üretim ve denetim için kazanan Ar-Ge departmanımızlaAyrıca CE, CCC, SIRA gibi yurtdışında sertifikalar aldı.vb.
Hizmet
Bakım süresi 1 yıl
Garanti süresi boyunca tamir edilmesi ve değiştirilmesi gereken tüm parçalar ücretsiz olacaktır.
Yazılım ve donanım ömrü boyunca bakım
Ücretsiz yükseltme yazılımı, yazılım Reach ve ETON tarafından geliştirildi, bu yüzden tüm yaşam boyunca ücretsiz yükseltme güncellemelerini destekliyoruz.
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Müşterileri düzenli olarak ziyaret ediyoruz.Yerel müşterileri ziyaret edeceğiz ve hizmetimizi destekleyeceğiz ve zamanında müşteri önerileri hakkında geri bildirim toplayacağız.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Müşterilerimize profesyonel teknoloji önerileri veriyoruz ve güncel haberleri müşterilerimizle paylaşıyoruz.
Yerel hizmet
Hindistan'da Mumbai ve Yeni Delhi gibi resmi sitelerimiz var, ayrıca Mısır, Türkiye'de de mühendislerimizle zamanında servis sağlayabilecek sitelerimiz var.
İhtiyaçlarınıza göre, özel kıdemli mühendis ücretsiz kurulum için fabrikaya gelir ve makineyi nasıl kullanacağınızı öğretir.
Nakliye ve Teslimat
Nakliye yolu:
※ Uçak yoluyla, örnek ve küçük paket için
※ Deniz yoluyla, büyük paket ve miktar için;
* Müşterinin istediği diğer yollar.
Teslimat süresi:
30 gün içinde.
İlişkili makine
WeTüm SMT üretim hattını sağlayabilir,LED ışık üretim hattı:
1- Toplama ve yerleştirme makinesi.
2. Yükleme makinesi
3. Taşıyıcı makinesi
4. Şablon baskı makinesi
5. Geri akış fırın makinesi
6. İndirme makinesi.
7. Lehimli pasta karıştırıcı
8. Roll to roll led strip light montaj makinesi
Sık Sorulan Sorular
S. Makineyle ilgili bir sorun olduğunda nasıl denetim yapabilirim?
A. Şey, denetim profesyonel mühendisimiz tarafından makinenin kontrolü ve modülasyonu için yapılır. Eğer makinemizde herhangi bir sorunla karşılaşırsanız lütfen bizimle iletişime geçin.Ve biz de mühendisimizi ayarlayacağız..
- Hizmetiniz nasıldı?
A. Müşterilerimizin, makinenin kurulum, bakım ve ücretsiz yükseltme için iletişim hizmetinden ve ilgili ihtiyaçlarından en iyi deneyimi yaşamalarını sağlıyoruz.
S. Makine bakım süresi ne kadar, ücretsiz mi?
A. Makinemizin bakım süresi 1 yıldır ve müşterilerimiz için ücretsizdir.Bakım süresi bittikten sonra mühendislerimizin makineyi yılda bir veya iki kez serbestçe kontrol etmesini ve test etmesini sağlayacağız..
